拉绳位移传感器系列

WPS-L大型拉绳位移传感器

发布时间:2018/12/07 点击量:
在线订购
    拉绳位移传感器是直线位移传感器在结构上的精巧集成,充分结合了角度位移传感器,直线位移传感器以及齿轮、条传动的各种优点,是一款结构紧凑、多用途、安装简便且安装空间尺寸小,无须补偿间隙,具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。可以用于精确测量和定位控制。配合显示仪表,也可以作为测量仪器进行人工测量。该系列产品具有很大的选择空间,有S、M、L、XL等四种型号,行程从10MM至100000MM不等,具有模拟直流电流4-20毫安,模拟直流电压0-5伏或0-10伏和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。
    根据实际使用情况,所有模拟信号输出可以通过切换开关改变信号的逻辑方向。
    SOP拉绳位移传感器的核心部件电位器采用的是日本思博的产品,具有稳定性强,高精度,寿命长(寿命可达500万次)等特点。钢丝绳采用的是日本社钢集团株式会社的产品,钢丝绳直径0.68MM,绳内拥有133根钢丝。
    拉绳位移传感器用于仓储位置定位,水库大坝保护,闸门开度控制,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械,工业机器人,射出机,木工机械,电梯,空气压缩机/油压机,高度机,X-Y轴及其他长度位移,液位等相关尺寸量测和位置控制。
WPS-L大型拉绳位移传感器

L型机座号:最大有效行程(电压、电流、电阻型)11500mm,脉冲型:20000mm;

线性精度:(通用型)0.25%FS;(精密型)0.05%~0.08%FS;
重复精度:0.002%FS~0.001%FS;
产品型式:电流型(4~20mA;或20~4mA);电压型(0~10Vdc;或10~0Vdc)
               电阻型(0~5kΩ;或0~10 kΩ);脉冲型(一般3600~5000 ppr,incremental)
固定螺丝:M4mm;安装方式:螺丝
有效寿命:500万次往复行程;保护等级:IP65
供电电压:24VDC(脉冲型供电电压:5~24VDC)
产品本体安装:
安装左右孔距离:61±0.5mm
安装前后孔距离:100mm
安装螺丝:M4
牵引螺丝安装:M6

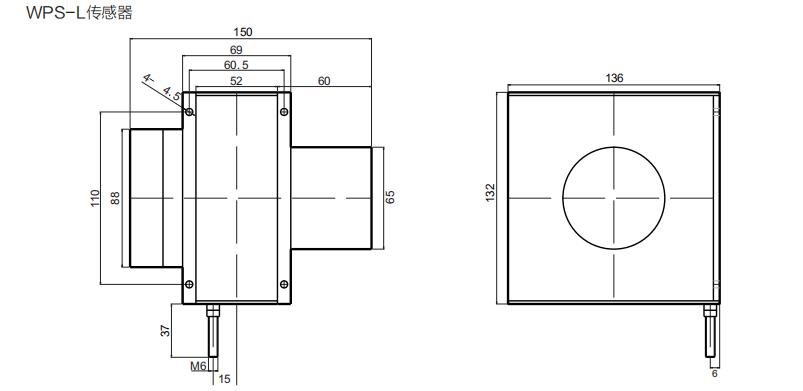

WPS-L型拉绳位移传感器图纸
WPS-L
