罗茨鼓风机转子的工作过程

发布时间:2018/09/26 点击量:
   罗茨式鼓风机可分为立式(A型),卧式(B型)、水冷、风冷等型式。它的两个转子,有两瓣式(8字型)和三瓣式两种。转子的外型线有渐开线、摆线和包络线三种。但是—般罗茨鼓风机多为两瓣型转子,外轮廓线多为渐开线。

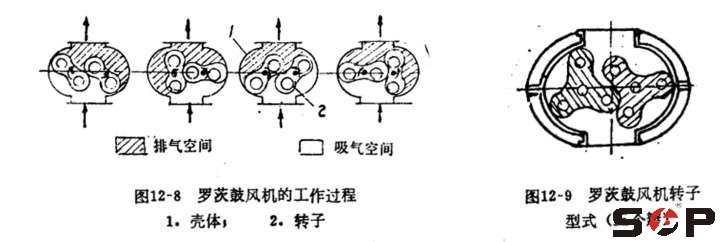

    图12-8(二叶罗茨鼓风机)和12-9(三叶罗茨鼓风机)为罗茨鼓风机的工作过程和转子为三瓣式的形式。
罗茨鼓风机的工作过程



    在图中右边的转子转到垂直位置时,就将一部分空气密闭在转子与机壳所形成的空间中(图中的阴影部分)。当右面的转子继续按顺时针方向旋转时,就将这一部分空气挤向出风口,一个转子旋转一周能排挤出两倍阴影部分体积的空气,故主动轴每转一周,两个转子就排出4倍的阴影部分体积的空气,因为只要转子转动就有空气排出,因此也把罗茨鼓风机叫做容式鼓风机。
